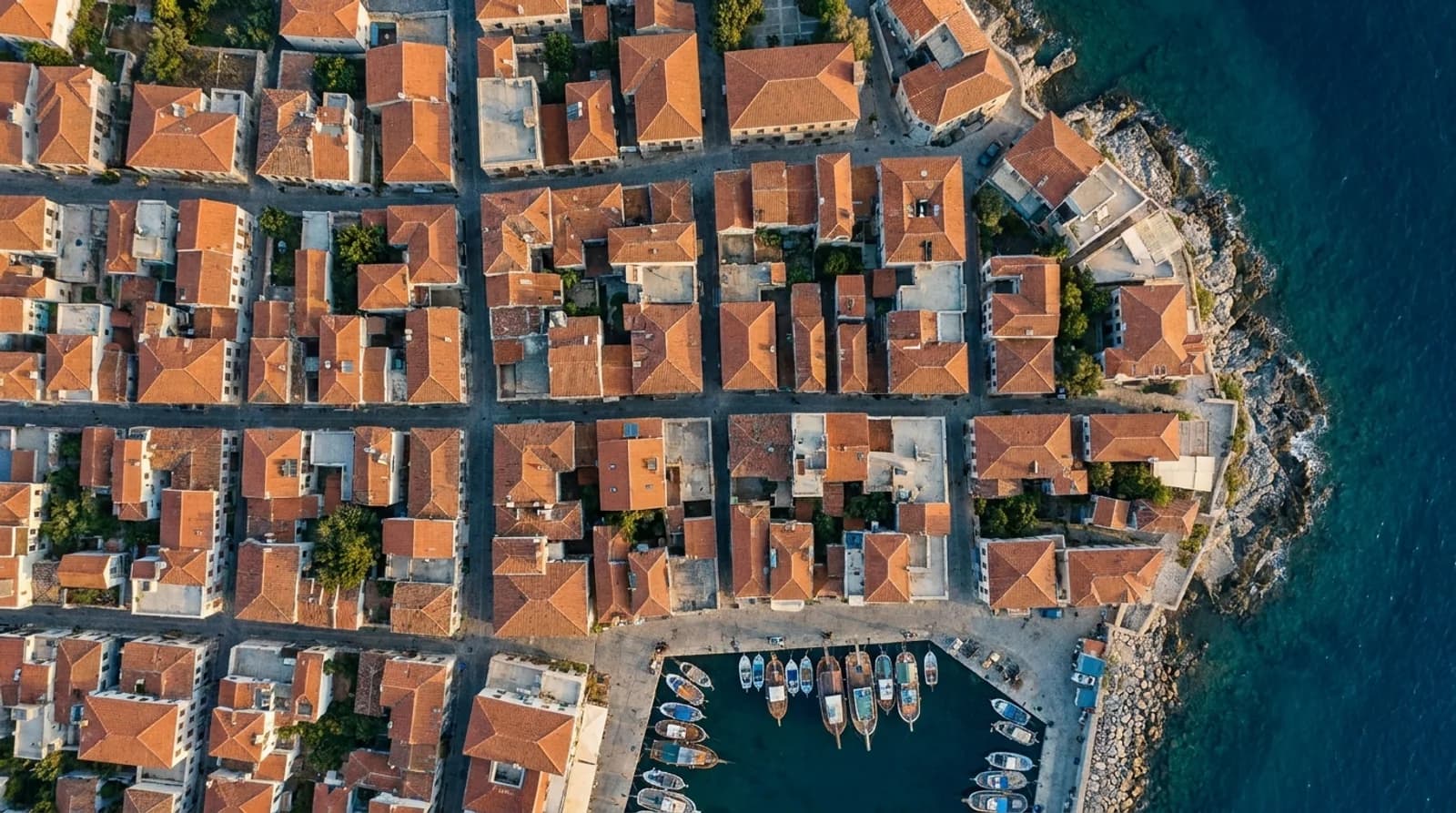

Drone ile ortofoto üretimi, havadan çekilen yüzlerce fotoğrafın belirli bir işlem zincirinden geçirilerek tek bir ölçekli, coğrafi referanslı harita görüntüsüne dönüştürülmesi anlamına gelir. İmar planlarından tarım arazisi analizine, şantiye ilerleme raporlarından arsa sınır tespitine kadar geniş bir kullanım alanı vardır. Sürecin kalitesi büyük ölçüde uçuş öncesi planlamaya ve arazide alınan referans noktalarına bağlıdır; yazılım ne kadar gelişmiş olursa olsun, eksik veya hatalı ham veriyle doğru bir sonuç almak mümkün değildir.
Aşağıda ortofoto üretiminin teknik arka planını, planlama aşamasında dikkat edilmesi gereken parametreleri ve teslim edilen dosyaların ne anlama geldiğini adım adım ele alıyoruz. Amaç, bir ortofoto talep ederken hangi soruları sormanız gerektiğini ve hangi çıktıların projenize uygun olduğunu netleştirmektir. Teknik detaylara girmeden önce ortofotonun sıradan bir hava fotoğrafından neden farklı olduğunu anlamak faydalı olacaktır.
Ortofoto Nedir ve Klasik Fotoğraftan Farkı
Standart bir hava fotoğrafında perspektif bozulmalar, arazi eğimi ve kamera açısına bağlı ölçek farklılıkları bulunur. Bir binanın tepesi ile tabanı fotoğrafta farklı ölçeklerde görünebilir, bu da doğrudan mesafe veya alan ölçümü yapmayı imkansız hale getirir. Ortofoto üretiminde bu geometrik bozulmalar düzeltilir ve görüntü, sanki tam tepeden dik bakılıyormuş gibi tek bir ölçeğe oturtulur.
Bu düzeltme sayesinde ortofoto üzerinde doğrudan mesafe, alan ve koordinat okuması yapılabilir. Coğrafi Bilgi Sistemleri (CBS) yazılımlarına aktarılabilir, katman katman üzerine çizim eklenebilir veya mevcut kadastro verileriyle çakıştırılabilir. Bu yönüyle ortofoto, sıradan bir fotoğraftan çok, ölçülebilir bir harita katmanı olarak düşünülmelidir.
Bir diğer önemli fark, ortofotonun tek bir kare değil, çok sayıda fotoğrafın birleşiminden oluşan bir mozaik olmasıdır. Bu birleştirme sırasında görüntüler arasındaki dikiş yerleri (seam line) mümkün olduğunca fark edilmeyecek şekilde hesaplanır. İyi planlanmış bir uçuşta bu dikiş yerleri neredeyse görünmezken, eksik bindirmeli veya değişken ışıklı uçuşlarda mozaikte renk farkları ve keskin geçişler ortaya çıkabilir.
Drone ile Ortofoto Üretiminde Uçuş Planının Önemi
Uçuş planı, sahanın büyüklüğüne, arazi topografyasına ve istenen çözünürlüğe göre şekillenir. Planlama yazılımında uçuş yüksekliği, hız, kamera tetikleme aralığı ve rota şekli önceden belirlenir; drone bu rotayı otomatik olarak takip eder. Elle yapılan uçuşlarla aynı tutarlılığı sağlamak zor olduğundan, ortofoto çalışmalarında otomatik uçuş rotaları tercih edilir.
Rota şekli genellikle paralel şeritler halinde tasarlanır ve saha sınırları biraz taşırılarak planlanır; böylece kenar bölgelerde de yeterli bindirme sağlanmış olur. Engebeli arazilerde sabit yükseklikte uçmak yerine arazi takipli (terrain follow) uçuş tercih edilebilir, bu sayede tepe ve vadilerde GSD değeri sabit kalır. Düz bir arazide bu fark daha az hissedilirken, dağlık veya kademeli topografyada terrain follow uçuş, kenar bölgelerdeki bulanıklığı önemli ölçüde azaltır.
Bindirme Oranları
Fotoğraflar arasındaki bindirme (overlap) oranı, işlem yazılımının ortak noktaları bulup görüntüleri birleştirebilmesi için kritik bir parametredir. Genel olarak hem ileri yönde (boyuna) hem de yanal yönde belirli bir bindirme payı bırakılır; arazi düzse daha düşük, engebeli veya bitki örtüsü yoğunsa daha yüksek bindirme oranları tercih edilir. Bindirme yetersiz kalırsa yazılım fotoğrafları hizalayamaz ve mozaikte boşluklar veya bozuk bölgeler ortaya çıkar.
Yüksek bindirme oranı daha güvenli bir sonuç verse de, aynı alanı taramak için daha fazla fotoğraf çekilmesi anlamına gelir; bu da uçuş süresini, batarya tüketimini ve işlem süresini uzatır. Bu nedenle bindirme oranı seçimi bir denge meselesidir: saha karmaşıklığı arttıkça bindirme yükseltilir, saha basitleştikçe verimlilik için bindirme makul seviyede tutulabilir.
Uçuş Yüksekliği ve GSD
Uçuş yüksekliği ile görüntü çözünürlüğü doğrudan ilişkilidir. Bu ilişki genellikle GSD (Ground Sample Distance, yer örnekleme mesafesi) ile ifade edilir; GSD değeri, görüntüdeki her pikselin arazide karşılık geldiği gerçek mesafeyi gösterir. Daha alçak uçuş daha küçük GSD, yani daha detaylı görüntü sağlar, ancak aynı alanı taramak için daha fazla fotoğraf ve daha uzun uçuş süresi gerekir.
Proje ihtiyacına göre bu denge kurulur; bir imar çalışmasında istenen detay seviyesi ile bir tarım arazisi taramasında istenen detay seviyesi genellikle farklıdır. Örneğin geniş bir tarım arazisinde daha yüksekten, daha hızlı bir uçuş tercih edilebilirken, bir yapı denetim çalışmasında çatlak veya küçük detayların görülebilmesi için çok daha alçak uçuş ve dolayısıyla çok daha küçük GSD gerekebilir. Uçuş öncesi bu hedefin netleştirilmesi, sahaya ikinci kez çıkma ihtiyacını ortadan kaldırır.
Yer Kontrol Noktaları ile Doğruluk Sağlamak
Yer kontrol noktaları (GCP, Ground Control Point), arazide önceden işaretlenip koordinatları hassas GPS ekipmanıyla ölçülen sabit noktalardır. Bu noktalar işlem sırasında yazılıma referans olarak verilir ve ortofotonun gerçek dünya koordinatlarına ne kadar doğru oturduğunu belirler. GCP kullanılmadan da bir mozaik üretilebilir, ancak bu durumda konumsal doğruluk drone'un kendi GPS verisiyle sınırlı kalır.
İmar başvurusu, kadastro çalışması veya hassas hacim hesabı gibi işlerde GCP kullanımı neredeyse zorunlu hale gelir. Noktaların sahaya dağılımı da önemlidir; sadece kenarlara değil, alanın ortasına da birkaç kontrol noktası yerleştirmek doğruluğu artırır. Bu adım genellikle arazi ekibinin uçuştan önce veya uçuşla eş zamanlı yürüttüğü bir çalışmadır ve toplam proje süresine eklenmesi gereken bir kalemdir.
GCP noktalarının bir kısmı işlem sırasında referans olarak kullanılırken, geri kalan noktalar kontrol amaçlı ayrı tutulabilir. Bu şekilde işlem sonunda üretilen ortofotonun gerçek koordinatlara ne kadar yaklaştığı, kullanılmayan kontrol noktalarıyla karşılaştırılarak sayısal bir doğruluk raporu şeklinde ifade edilebilir. Özellikle resmi kurumlara sunulacak çalışmalarda bu tür bir doğruluk raporunun talep edilip edilmediğini baştan netleştirmek gerekir.
İşlem Sürecinin Genel Adımları
Uçuş tamamlandıktan sonra ham fotoğraflar fotogrametri yazılımına aktarılır ve birkaç aşamadan geçirilir. Bu adımların genel mantığını bilmek, teslim edilen dosyaların neyi temsil ettiğini anlamak açısından faydalıdır.
- Hizalama (alignment): Yazılım, fotoğraflar arasındaki ortak noktaları bularak kamera konumlarını ve genel bir seyrek nokta bulutunu hesaplar.
- Yoğun nokta bulutu (dense point cloud): Hizalanan görüntülerden çok daha sık noktalardan oluşan üç boyutlu bir model üretilir; bu model arazinin yüzey detaylarını temsil eder.
- DSM üretimi: Yoğun nokta bulutundan, arazi ve üzerindeki bina, ağaç, yapı gibi tüm unsurları içeren Sayısal Yüzey Modeli (DSM, Digital Surface Model) türetilir.
- Ortomozaik oluşturma: DSM referans alınarak tüm fotoğraflar geometrik olarak düzeltilir ve tek parça, ölçekli bir ortofoto haline getirilir.
Bu adımların her biri, GCP varsa referans noktalarıyla kontrol edilir ve gerekirse hizalama tekrar yapılır. Süreç otomatik yürüse de, ara çıktıların (hizalama hata payı, nokta bulutu yoğunluğu gibi) kontrol edilmesi deneyim gerektirir; aksi halde görsel olarak sorunsuz görünen ama konumsal olarak hatalı bir ortofoto teslim edilebilir.
İşlem süresi de göz ardı edilmemelidir; büyük sahalarda binlerce fotoğrafın işlenmesi, kullanılan bilgisayarın donanımına bağlı olarak saatler sürebilir. Bu nedenle acil teslim gerektiren projelerde saha büyüklüğü ile teslim süresi arasındaki ilişkinin baştan konuşulması, beklentilerin gerçekçi kalmasını sağlar.
Teslim Dosyaları ve Formatlar
Ortofoto çalışmasının teslim paketinde genellikle birkaç farklı dosya türü bulunur. Ortomozaik görüntü çoğunlukla GeoTIFF formatında teslim edilir; bu format hem görüntüyü hem de coğrafi referans bilgisini tek dosyada taşıdığı için CBS yazılımlarında doğrudan açılabilir.
Bunun yanında DSM ve varsa DTM (Digital Terrain Model, sadece zemin yüzeyini temsil eden model) ayrı raster dosyalar olarak sunulur. Proje kapsamına göre nokta bulutu (LAS veya benzeri formatlarda), kontur çizgileri veya hacim hesap raporları da teslim paketine eklenebilir. Hangi formatların gerekli olduğu, projenin kullanım amacına göre baştan netleştirilmelidir; bir mimar için yeterli olan çıktı, bir kadastro mühendisi için yeterli olmayabilir.
Dosya boyutları da pratikte önemli bir konudur; büyük sahalarda GeoTIFF dosyaları birkaç gigabaytı bulabilir. Bu nedenle teslim öncesinde dosyaların hangi çözünürlükte ve hangi sıkıştırma seçenekleriyle hazırlanacağı, kullanılacak yazılımın kapasitesine göre konuşulmalıdır. Bazı projelerde ayrıca web üzerinden görüntülenebilen hafif önizleme dosyaları da talep edilebilir.
Kullanım Alanları: İmar, Tarım ve Şantiye
İmar ve planlama çalışmalarında ortofoto, mevcut arazi durumunu belgelemek ve projelendirme aşamasında zemin referansı sağlamak için kullanılır. Kadastro sınırlarıyla çakıştırılan ortofoto, mülkiyet ve yapılaşma tartışmalarında görsel bir kanıt niteliği taşıyabilir; ancak bu tür resmi süreçlerde her zaman ilgili kurumun (belediye, tapu, kadastro müdürlüğü) güncel kurallarını ve kabul ettiği formatları kontrol etmek gerekir.
Tarım arazilerinde ortofoto, ekili alanın sınırlarını çıkarmak, bitki örtüsü yoğunluğunu görsel olarak izlemek veya sulama planlaması için zemin eğimini analiz etmek amacıyla kullanılabilir. Mevsim boyunca belirli aralıklarla tekrarlanan uçuşlar, aynı sahanın zaman içindeki değişimini karşılaştırmalı olarak göstermeye de imkan tanır. Bu tür tekrarlı çalışmalarda her uçuşun aynı parametrelerle (yükseklik, rota, saat) yapılması, karşılaştırmanın tutarlı olması açısından önemlidir.
Şantiye takibinde ise düzenli aralıklarla üretilen ortofotolar, ilerlemenin zaman içindeki değişimini karşılaştırmalı olarak göstermeye yarar; bu konuda daha detaylı bilgiyi şantiye drone çekimi yazımızda bulabilirsiniz. Hafriyat, stok alanı hacmi veya dolgu miktarı gibi ölçümler de yine bu ortofoto ve DSM çiftinden türetilir. Her üç alanda da ortak nokta, ortofotonun sadece görsel bir kayıt değil, üzerinde ölçüm ve analiz yapılabilen bir veri katmanı olmasıdır.
Doğru Sonuç İçin Dikkat Edilmesi Gerekenler
Ortofoto kalitesini etkileyen faktörlerin başında hava koşulları gelir; rüzgarlı veya bulutlu, gölge oluşturan günlerde çekilen fotoğraflar birleştirme sürecini zorlaştırabilir. Işık koşullarının mümkün olduğunca sabit olduğu saatlerde uçuş yapmak, mozaikte renk ve gölge tutarsızlıklarını azaltır. Öğle saatlerine yakın, güneşin daha dik açıda olduğu zaman dilimleri genellikle tercih edilir çünkü uzun gölgeler hem görsel bütünlüğü hem de hizalama sürecini olumsuz etkileyebilir.
Sahanın niteliği de planlamayı doğrudan etkiler; su yüzeyleri, tekrarlayan desenli çatılar veya yoğun bitki örtüsü, yazılımın ortak nokta bulmasını zorlaştıran alanlardır ve bu bölgelerde ek bindirme veya ek uçuş hattı gerekebilir. Bu tür teknik detayları önceden değerlendirmek, projenin ikinci kez sahaya çıkma ihtiyacını azaltır. Genel fotogrametri sürecine dair temel kavramları fotogrametri 101 yazımızda daha ayrıntılı ele aldık.
Uçuş öncesinde ilgili sahaya dair güncel kısıtlamaların da kontrol edilmesi sürecin bir parçasıdır. Bazı bölgelerde yükseklik veya bölge kısıtı bulunabilir, bu nedenle uçuş planı yapılmadan önce güncel kuralların ilgili otorite üzerinden teyit edilmesi gerekir; bu değerlendirme genel bir bilgi niteliğindedir ve resmi süreçler için her zaman güncel mevzuat kontrol edilmelidir.
Sık sorulan sorular
Ortofoto üretimi için minimum kaç fotoğraf gerekir?
Bu tamamen sahanın büyüklüğüne, uçuş yüksekliğine ve bindirme oranına bağlıdır; küçük bir arsa için birkaç yüz fotoğraf yeterli olabilirken geniş bir alan için bu sayı çok daha fazla olabilir. Kesin bir alt sınır vermek yerine, projenin ölçeğine göre uçuş planı yapılması daha doğru bir yaklaşımdır.
Yer kontrol noktası olmadan ortofoto üretilebilir mi?
Evet, drone'un kendi GPS verisiyle bir ortofoto üretilebilir, ancak bu durumda konumsal doğruluk sınırlı kalır. Hassas ölçüm veya resmi başvuru gerektiren projelerde GCP kullanımı önerilir.
Ortofoto ile hacim hesabı yapılabilir mi?
Ortofoto tek başına düz bir görüntü olduğu için hacim hesabı için DSM veya nokta bulutu verisi gerekir. Şantiye stok alanı veya hafriyat hacmi gibi hesaplamalar bu ek verilerle yapılır.
Fiyatlandırma neye göre değişir?
Saha büyüklüğü, istenen çözünürlük, GCP ihtiyacı ve teslim edilecek dosya türü sayısı fiyatı etkileyen ana faktörlerdir. Detaylı maliyet kırılımı için haritalama fiyatları yazımıza göz atabilir, projeniz için net bir teklif almak isterseniz fotogrametri ve harita çıkarma hizmetimizi inceleyebilirsiniz.
Projenizin kapsamına uygun uçuş planı, GCP stratejisi ve teslim dosyası formatı üzerine konuşmak için iletişim sayfamızdan bize ulaşabilirsiniz.
